RasterTracer
Трассировка растра в SVG: potrace для чёрно-белой графики, VTracer для цветной, предпросмотр пересчитывается при каждом движении ползунка.
Что умеет

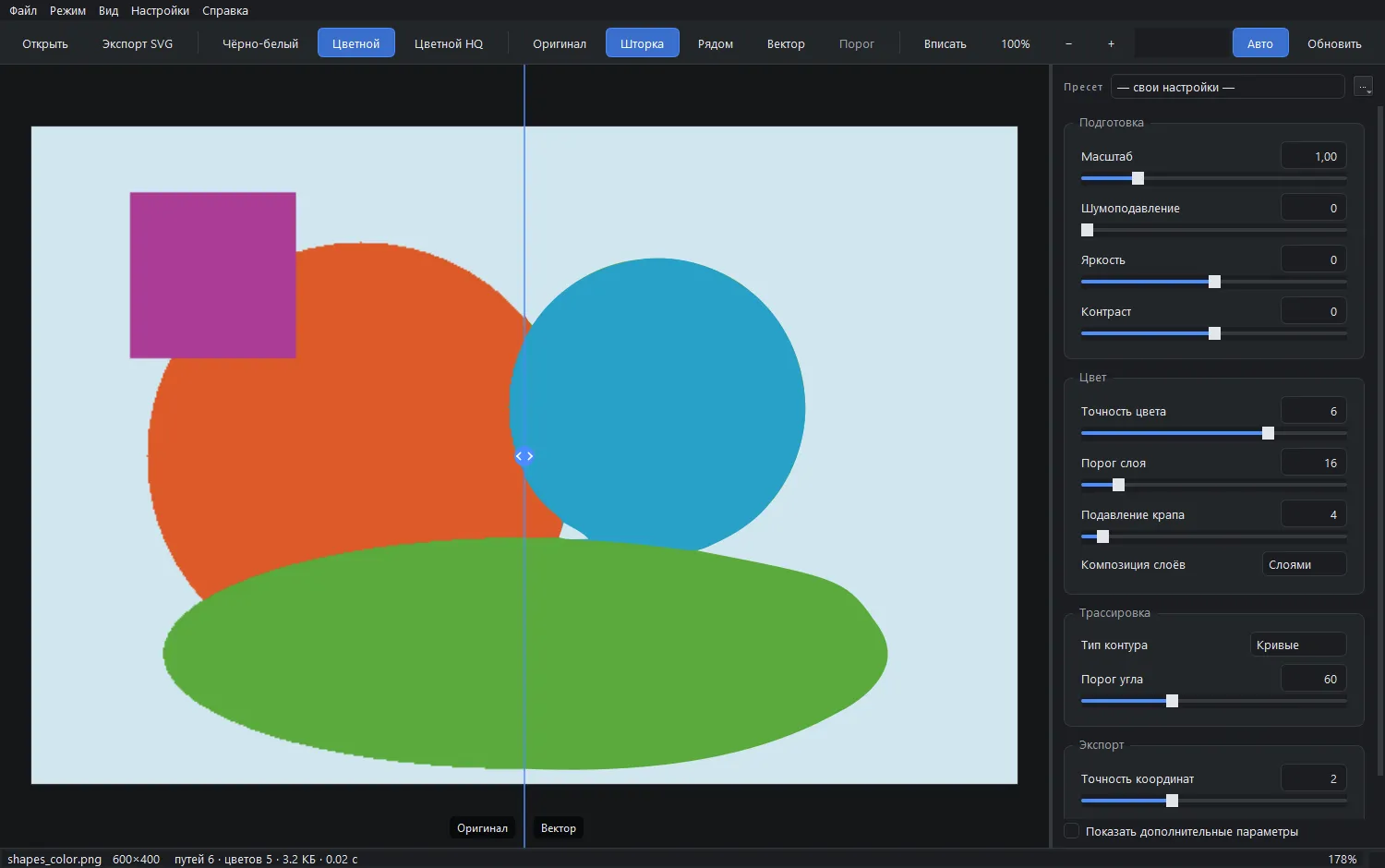

- Три режима трассировки. Чёрно-белый — для логотипов, штриховых рисунков, печатей и сканов. Цветной — для иллюстраций и фотографий. Цветной HQ сокращает палитру и трассирует каждый цвет отдельно: считается дольше, контуры чище.

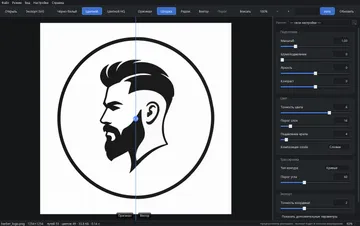

- Сравнение с оригиналом. Шторка с перетаскиваемой границей, показ рядом или по отдельности. Масштаб и положение у обеих половин общие.
- Маска бинаризации. Показывает ровно то изображение, которое получает движок в чёрно-белом режиме: видно, где остался мусор и где пропали тонкие линии.
- Предпросмотр при настройке. Пересчитывается после каждого изменения параметров на уменьшенной копии; экспорт выполняется в полном разрешении.
- Пресеты. Семь встроенных наборов настроек: логотип, скан документа, скетч, штамп, плоские заливки, иллюстрация, фотография. Свои наборы сохраняются и переживают обновление.
- Экспорт и буфер обмена. Сохраняет SVG в файл или копирует его текст для вставки в графический редактор. В строке состояния — число путей, цветов и размер файла.
- Обновление. Сообщает о новой версии и по согласию устанавливает её сама; проверку можно отключить.
- Встроенное руководство. Открывается клавишей
F1, работает без сети.
Читает PNG, JPEG, BMP, TIFF, WebP, GIF, PPM и PGM. Имена файлов и пути могут быть на любом языке.
Как устроен
Движков два, потому что задачи разные. potrace строит эталонные кривые Безье, но принимает только двухцветное изображение, поэтому качество чёрно-белого режима определяет подготовка: шумоподавление, выравнивание фона, обычный или адаптивный порог. VTracer принимает цвет и сам раскладывает картинку на области. Третий режим соединяет оба подхода: палитра сокращается до заданного числа цветов, и каждый цвет трассируется potrace отдельным слоем.
Ядро трассировки отделено от интерфейса и не знает ни о Qt, ни о файловых диалогах — это проверяет автоматический тест, а не договорённость. Каждый параметр описан в одном месте с диапазоном, подписью и подсказкой; ползунки интерфейса и ключи командной строки строятся из этого описания. potrace распространяется под GPLv2, поэтому запускается отдельным процессом, а не встраивается как библиотека. Всего в проекте 223 автоматических теста.
Предпросмотр считается на копии, уменьшенной до 1000 пикселей по длинной стороне, в фоновом потоке и с паузой 180 мс после последнего движения ползунка; устаревшие результаты отбрасываются. Параметры, зависящие от площади в пикселях, пересчитываются под масштаб копии, иначе предпросмотр расходился бы с экспортом.
Труднее всего далось обновление поверх работающей программы. Штатный способ установщика закрыть приложение с однофайловой сборкой не сработал: программа выходила, а её загрузчик оставался висеть и держал файл. Решение — именованное событие Windows: программа его слушает, установщик взводит, и все открытые окна закрываются обычным порядком за пару секунд. Загруженный установщик запускается только после сверки размера и SHA-256 с манифестом.
Установка
- Установщик ставит программу в профиль пользователя; права администратора не нужны.
- Создаёт ярлык в меню «Пуск», по желанию — на рабочем столе и пункт «Трассировать в SVG» в контекстном меню изображений.
- Запущенный поверх установленной версии, обновляет её в том же каталоге, не задавая вопросов первой установки, и сам закрывает открытую программу.
- На компьютере ничего дополнительно не требуется: Python и библиотеки входят в дистрибутив.
- Версия без установки — один файл
.exe. Себя не обновляет: сообщает о новой версии и открывает страницу загрузки. - Во время установки показывает сведения об авторе и студии; при первом запуске — короткое приветствие. В сеть при этом ничего не отправляется.
- Удаляется через «Приложения и возможности». Пользовательские пресеты и настройки окна при удалении остаются.
- Установщик не подписан, поэтому Windows при запуске показывает предупреждение SmartScreen.
Горячие клавиши
| Клавиши | Действие |
|---|---|
Ctrl+O |
открыть изображение |
Ctrl+S |
сохранить SVG в полном разрешении |
Ctrl+C |
скопировать SVG предпросмотра |
1 2 3 4 |
оригинал, шторка, рядом, вектор |
B |
показать маску бинаризации |
Ctrl+0 |
вписать в окно |
Ctrl+1 |
масштаб 100 % |
F5 |
пересчитать предпросмотр |
F1 |
руководство |
Ограничения
- Формат результата один — SVG. Экспорта в DXF, PDF и EPS нет.
- Трассировки по осевой линии нет: линии превращаются в залитые контуры.
- Фотография в векторе выглядит как постер из цветных областей.
- Пакетная обработка из командной строки доступна только при запуске из исходных текстов.
- Интерфейс только на русском языке.
- При обновлении с версии 0.1.0 открытую программу нужно закрыть вручную.
Сторонние компоненты
| Компонент | Лицензия |
|---|---|
| potrace 1.16 | GPLv2, запускается как отдельная программа |
| VTracer | MIT |
| Qt, PySide6 | LGPL v3 |
| OpenCV | Apache 2.0 |
| NumPy | BSD 3-Clause |
| Pillow | MIT-CMU (HPND) |
Версии
- 0.2.2Окно загрузки обновления показывает процент и объём строкой над полосой: раньше процент не читался. Программа надёжнее откликается на просьбу инсталлятора закрыться сразу после обновления. Установка обновления из программы ведёт журнал — он помогает разобраться, если обновление прошло не так.
- 0.2.1В инсталляторе — слайды об авторе и студии ScrumWeb во время установки и на странице завершения; при тихой установке и обновлении из программы их нет. При первом запуске после установки — короткое приветствие от автора; после обновления оно не показывается.
- 0.2.0Обновление программы: проверка новых версий при запуске и по кнопке, установка по согласию с перезапуском программы; проверку можно отключить в меню «Справка». Встроенное руководство по клавише F1. Инсталлятор обновляет установленную копию без повторных вопросов и сам закрывает открытую программу. В окне «О программе» — сведения о разработчике и ссылки на сайт.
